氣液增壓缸一體式氣路連接圖文
看見在網上經常有人在搜氣液增壓缸一體式氣路連接圖文，今天玖容小編就拿自家的JRF快速單列式氣液增壓缸的氣路連接圖（是一體式的哦）來給大家伙說說。
1、DT1A氣管接C氣口。
2、DT1B氣管接D氣口。
3、DT2A氣管接A氣口。
4、DT2B氣管接B氣口。
注：A氣口：增壓缸預壓回位氣口；B氣口：增壓缸預壓下降氣口；C氣口：增壓缸增壓回位氣口；D氣口：增壓缸增壓下降氣口；DT1：增壓缸控制預壓電磁閥；DT2：增壓缸控制增壓電磁閥。
以上就是本篇文章所講的氣液增壓缸一體式氣路連接圖文內容了，如大家對氣液增壓缸一體式還有什么問題或疑問的地方，歡迎前來玖容氣液增壓缸廠家官方網站咨詢了解，亦可撥打咨詢熱線電話：400-833-2669。

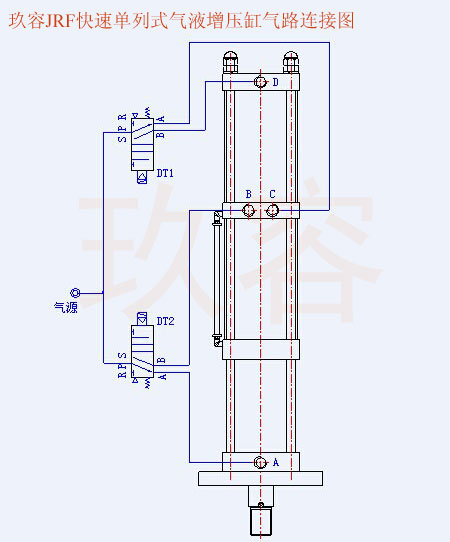

下面是JRF氣液增壓缸一體式氣路連接圖文說明：
1、DT1A氣管接C氣口。
2、DT1B氣管接D氣口。
3、DT2A氣管接A氣口。
4、DT2B氣管接B氣口。
注：A氣口：增壓缸預壓回位氣口；B氣口：增壓缸預壓下降氣口；C氣口：增壓缸增壓回位氣口；D氣口：增壓缸增壓下降氣口；DT1：增壓缸控制預壓電磁閥；DT2：增壓缸控制增壓電磁閥。
以上就是本篇文章所講的氣液增壓缸一體式氣路連接圖文內容了，如大家對氣液增壓缸一體式還有什么問題或疑問的地方，歡迎前來玖容氣液增壓缸廠家官方網站咨詢了解，亦可撥打咨詢熱線電話：400-833-2669。
